Автономная газификация частного дома — это частная система газоснабжения сжиженным углеводородным газом (СУГ) индивидуального жилого дома, предназначенная для хранения жидкой фазы СУГ, регазификации и подачи его паров с необходимым давлением к газопотребляющему оборудованию.

Устройство системы автономной газификации

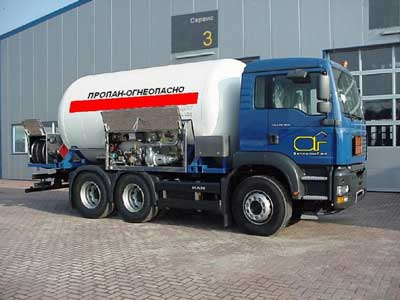

Автономная газификация дома сжиженным углеводородным газом производится следующим образом: на газифицируемом участке устанавливается подземный резервуар для хранения и выдачи газа, называемый газгольдером. От газгольдера прокладывается наружный газопровод из труб ПНД (полиэтилена низкого давления), который идёт непосредственно в газифицируемые места — кухню или котельную. В зависимости от расхода газа система автономного газоснабжения частного дома 1–3 раза в год заполняется сжиженным газом СПБТ (смесью пропана и бутана технических), который доставляется автоцистернами-газовозами. Внутри резервуара жидкая фаза сжиженного углеводородного газа испаряется за счет геотермального тепла, при этом его паровая фаза, пройдя через регулятор давления, под низким давлением (3,0–5,0 кПа) поступает в газопровод и далее непосредственно к приборам потребления, расположенным в доме. Элементы системы автономного газоснабжения частного дома показаны на рисунке ниже.

Устройство системы автономной газификации частного дома: 1 — газгольдер с высокими патрубками или горловиной; 2 — железобетонное основание; 3 — система анодно-катодной защиты; 4 — конденсатосборник; 5 — подземный газопровод; 6 — цокольный ввод; 7 — внутренний газопровод с системами безопасности

Газгольдер — надежное «сердце» системы

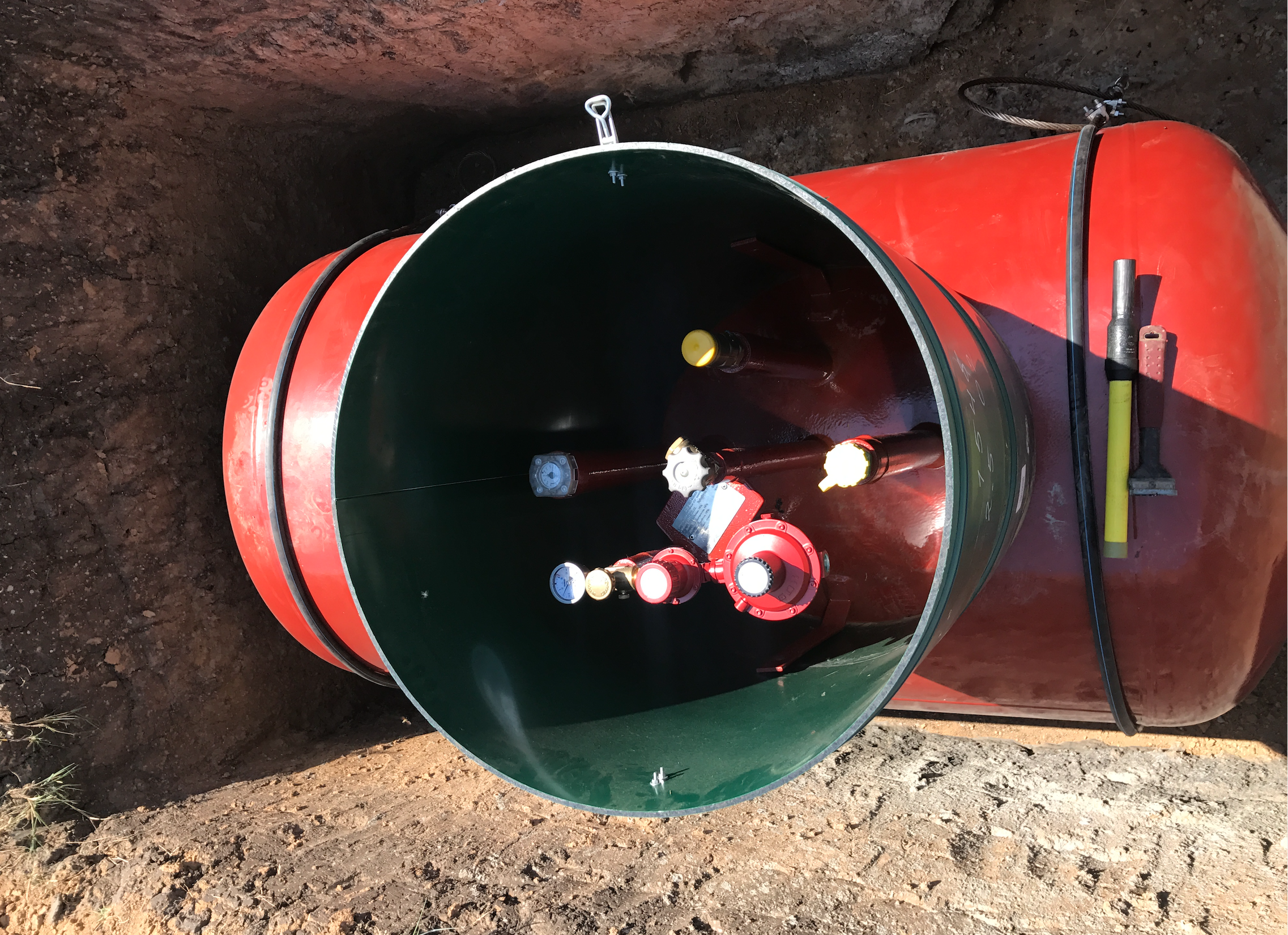

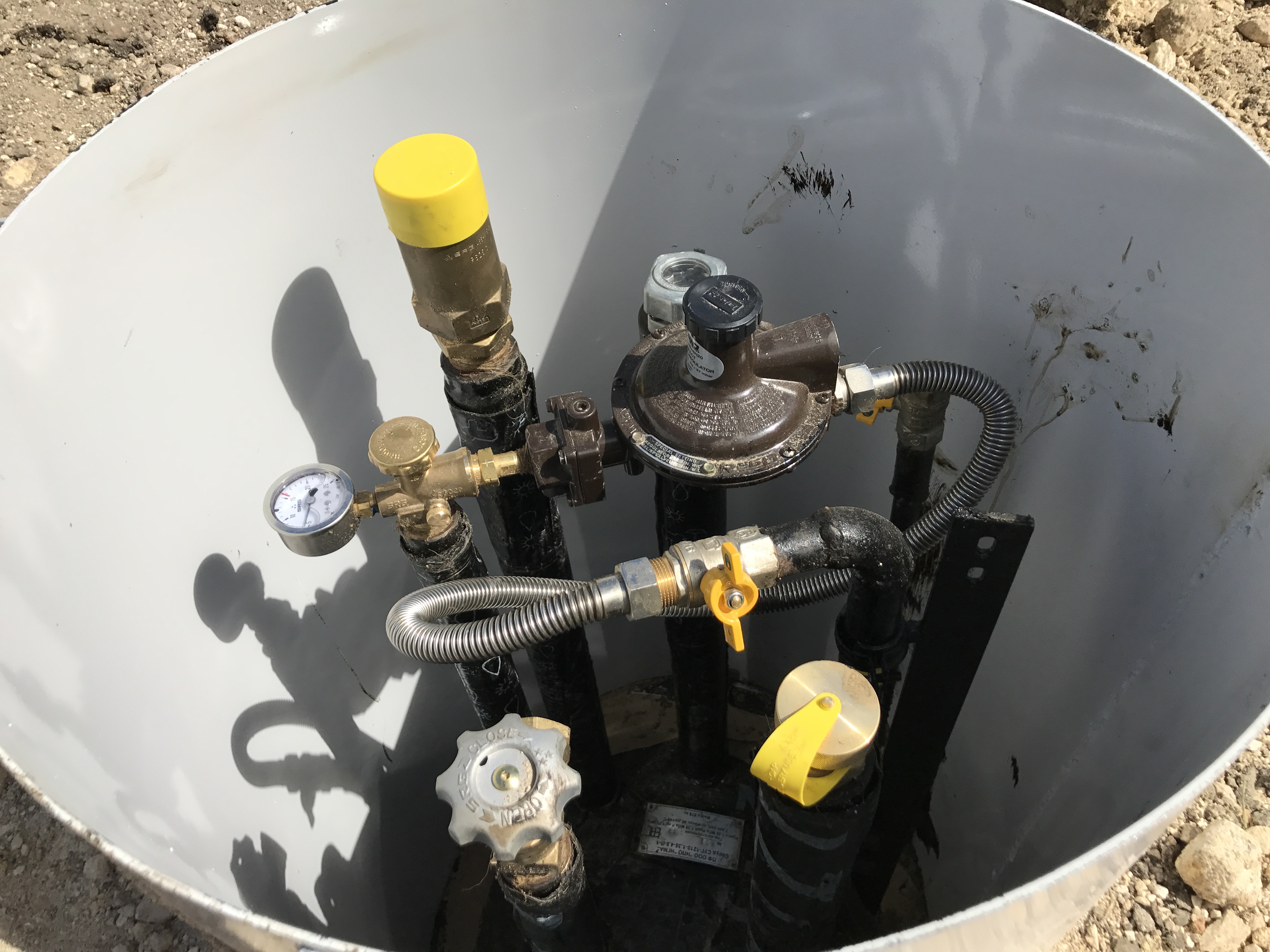

В двухступенчатый регулятор давления встроены скоростной, предохранительный запорный (ПЗК) и предохранительный сбросной клапаны (ПСК)

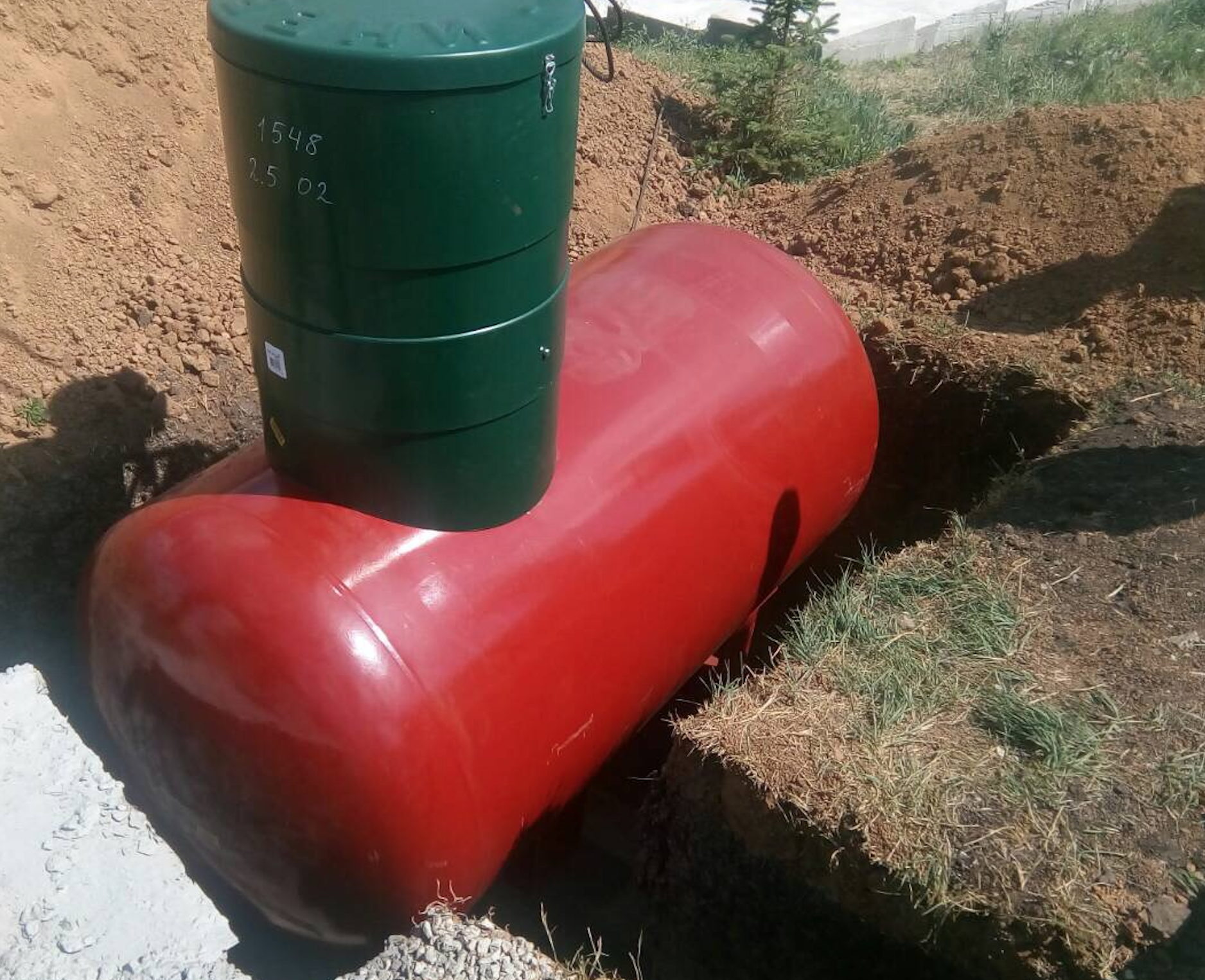

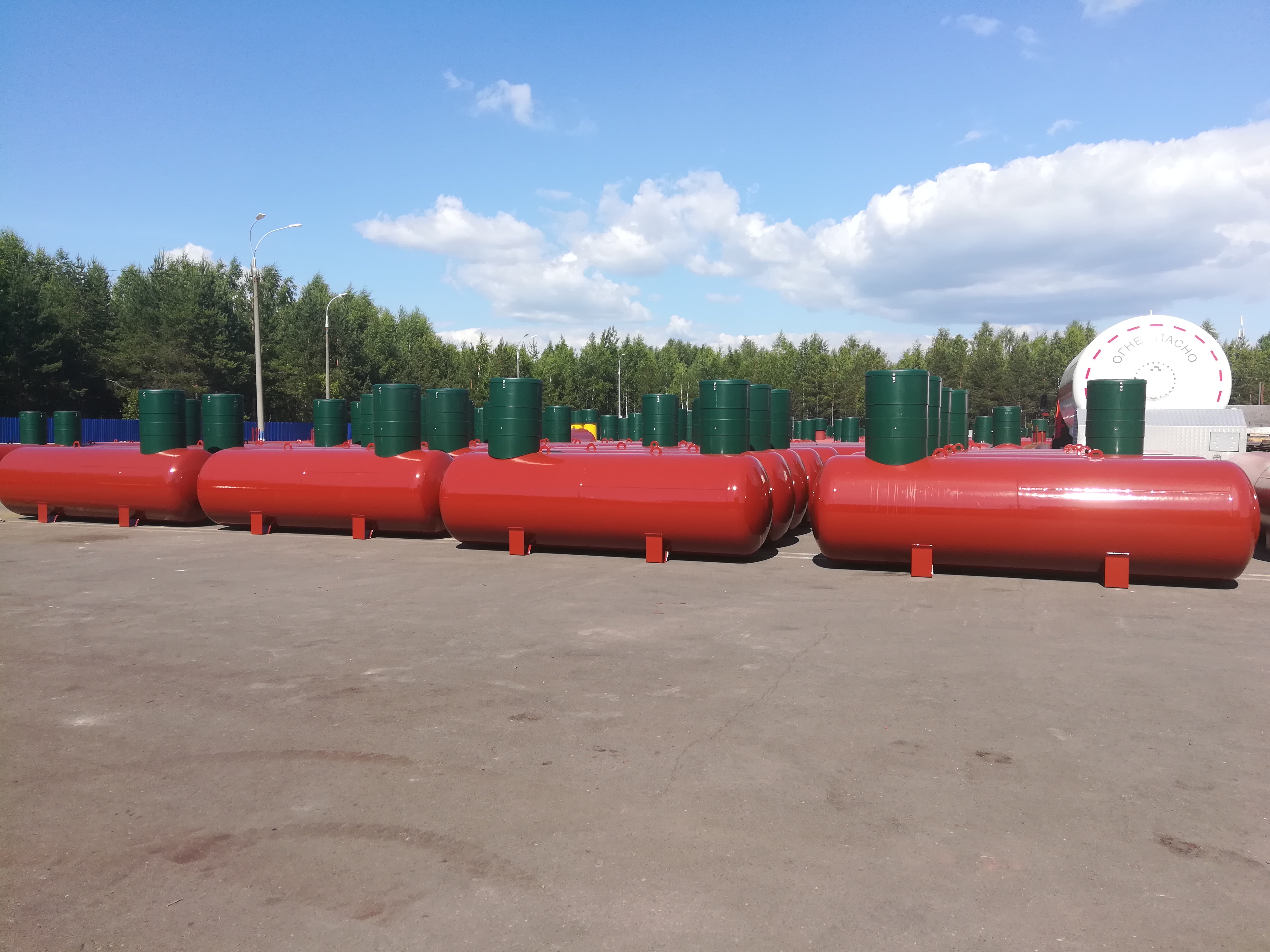

Газгольдер — подземный резервуар с установленной запорной арматурой: предохранительным клапаном, клапаном отбора жидкой фазы, клапаном отбора паровой фазы, уровнемером, заправочным клапаном и двухступенчатым регулятором давления с ПЗК и ПСК. В климатических условиях России целесообразно использование подземных горизонтальных резервуаров. Большая площадь испарения и возможность установки газгольдеров  ниже уровня промерзания почвы обеспечивают надежный переход жидкой фазы СУГ в паровую без использования испарительных установок, а высокие арматурные патрубки или горловина предотвращают затопление регулятора давления подземными и талыми водами. Система автономного газоснабжения загородного дома на базе газгольдеров  остается работоспособной даже в самые сильные морозы.

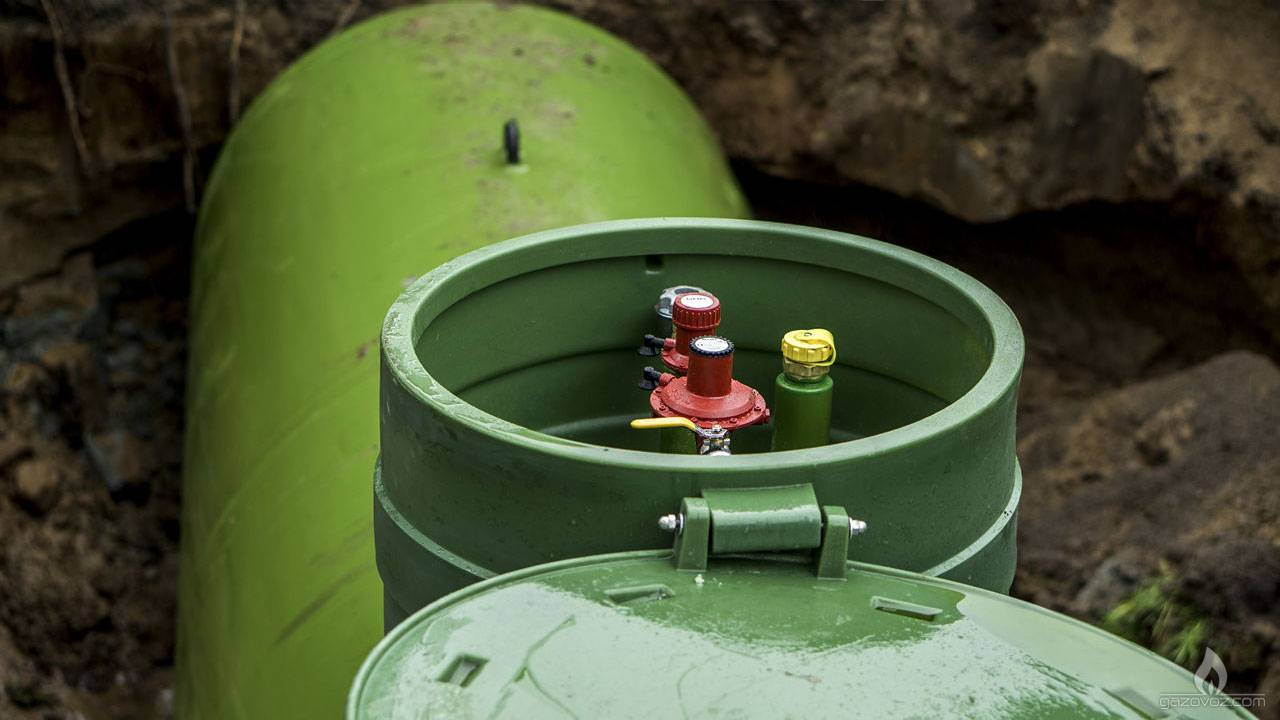

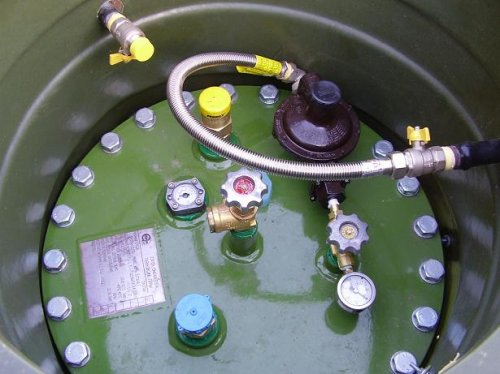

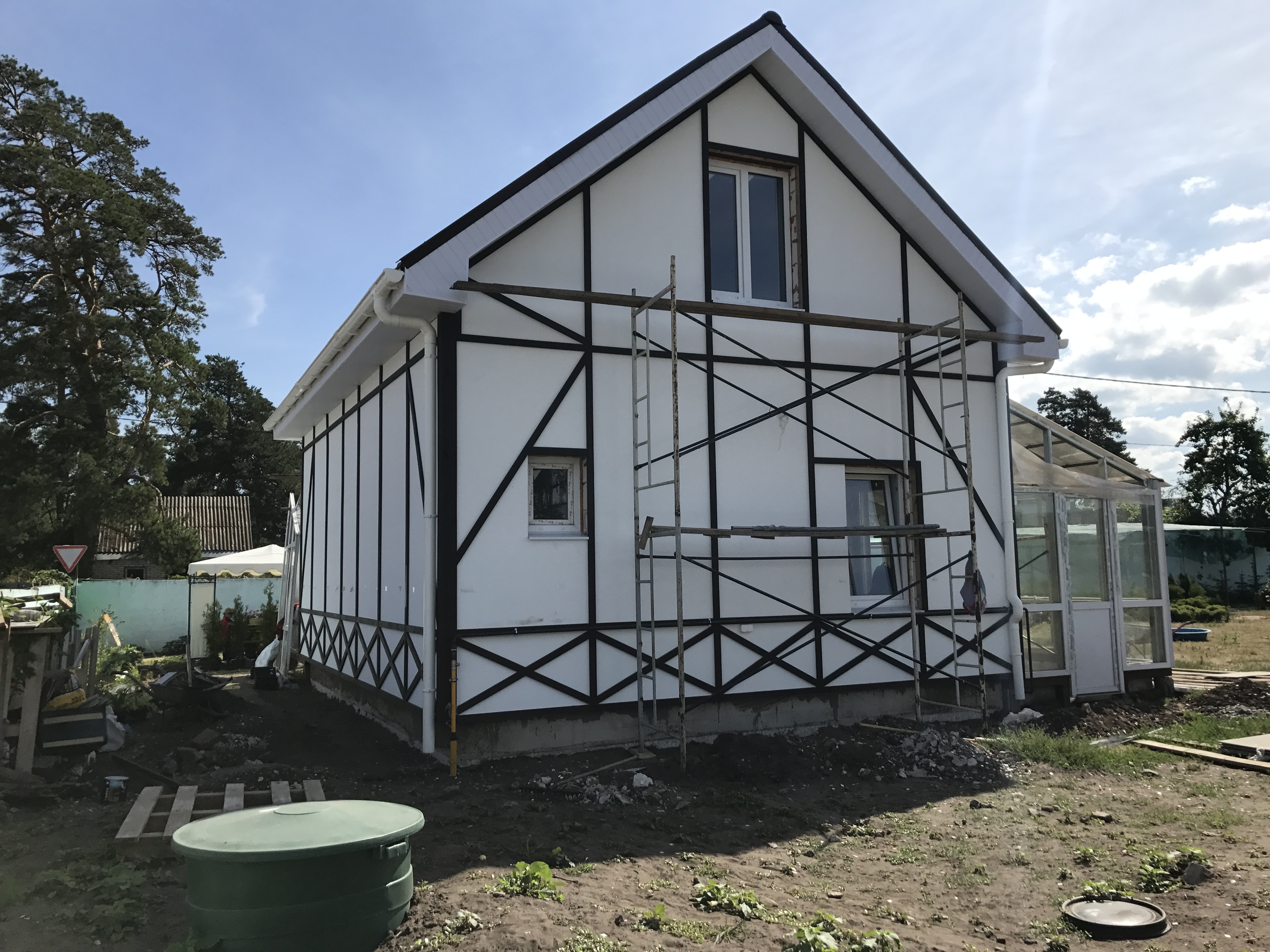

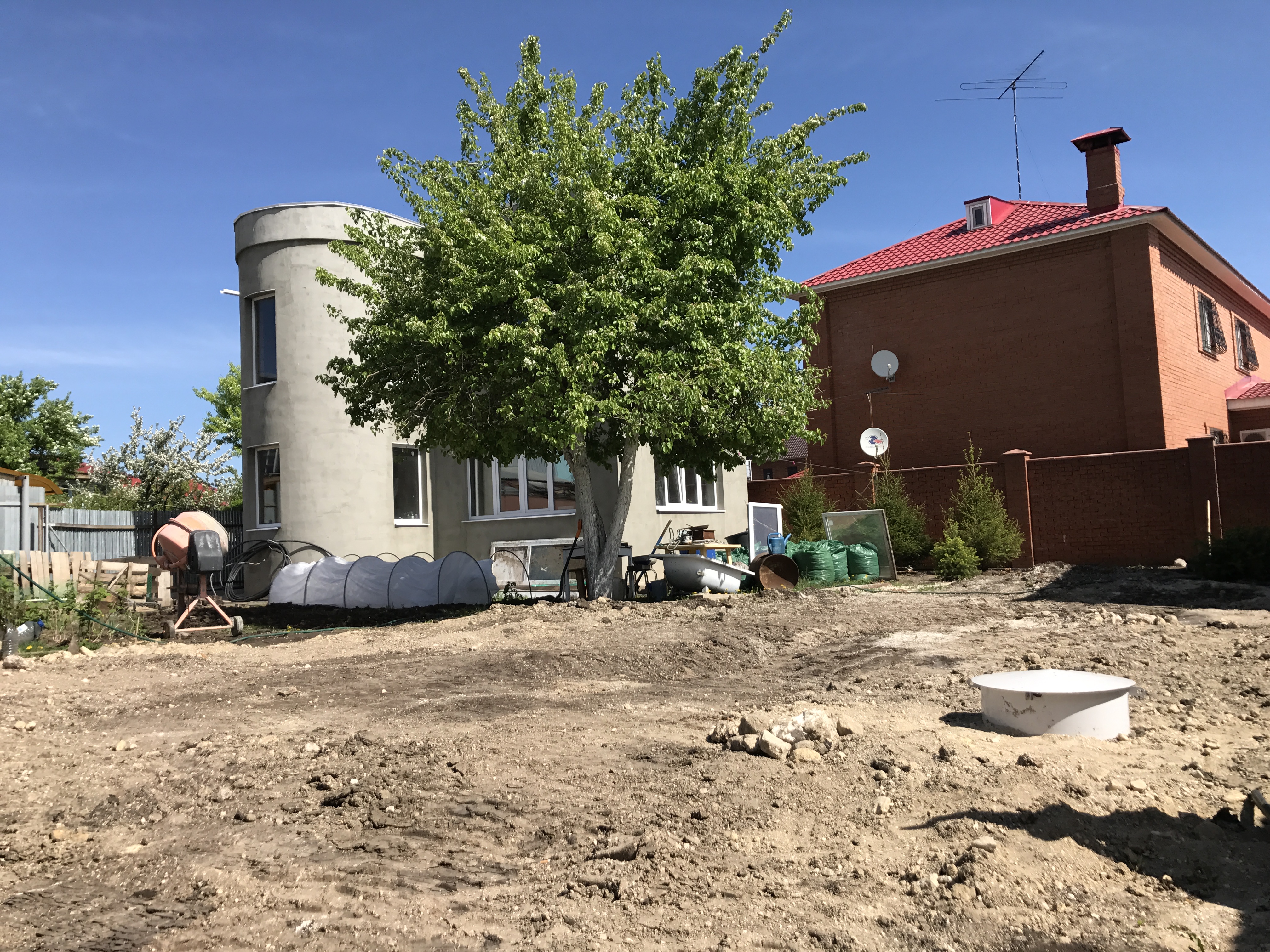

Газгольдеры  оснащаются высокой горловиной или высокими патрубками, что предотвращает попадание воды в регулятор давления газа и заправочный клапан, а эстетичный арматурный кожух не портит вид газифицируемого участка

Железобетонное основание

Железобетонное основание — «якорящий» фундамент из железобетона, предназначенный для установки и крепления газгольдера и предотвращения возможного всплытия пустого резервуара под действием высокого уровня грунтовых вод. В качестве основания используются только полнотелые дорожные плиты. Крепление газгольдера к ним производится штифтами из нержавеющей стали через отверстия в опорных лапах газгольдера.

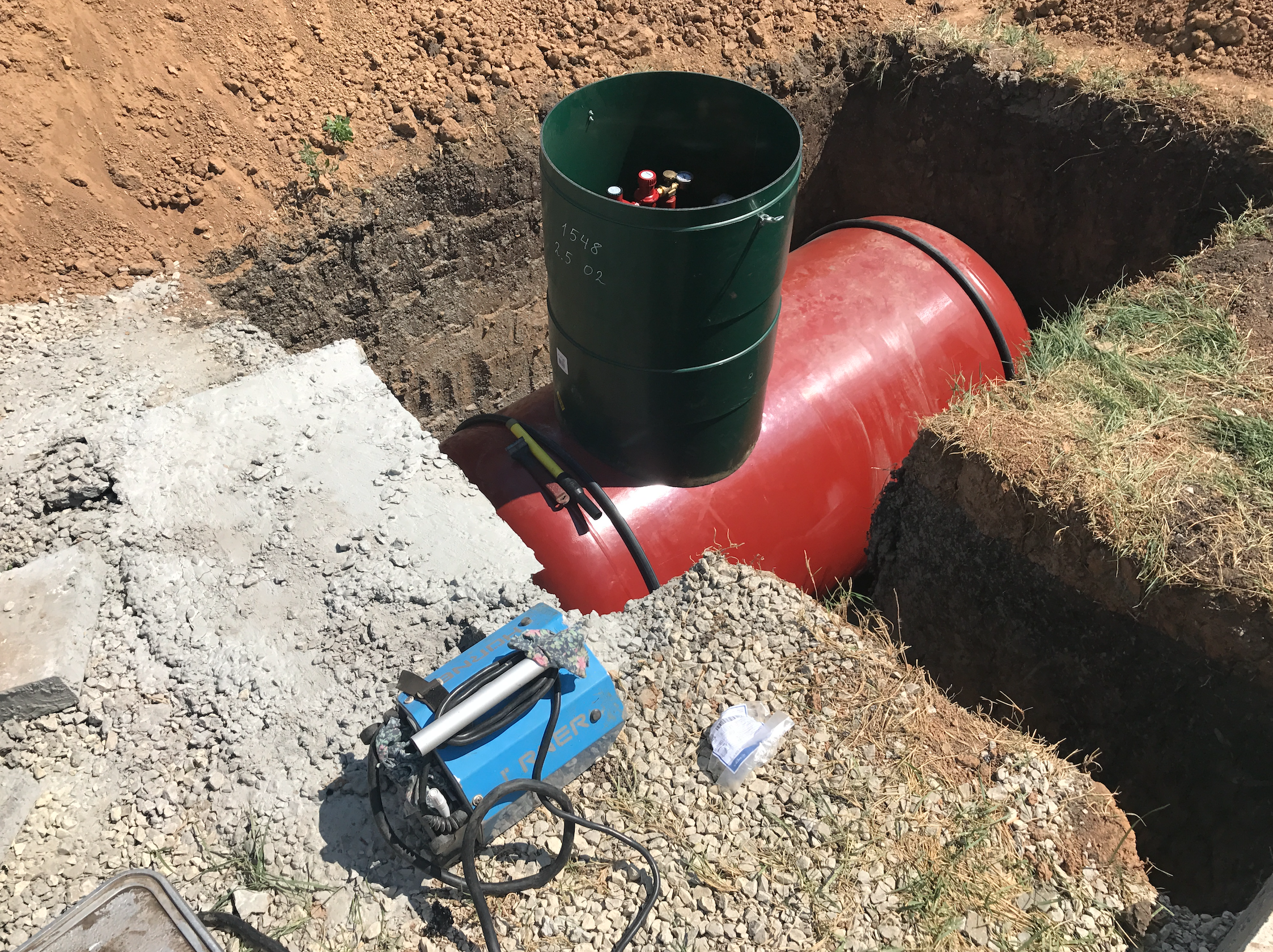

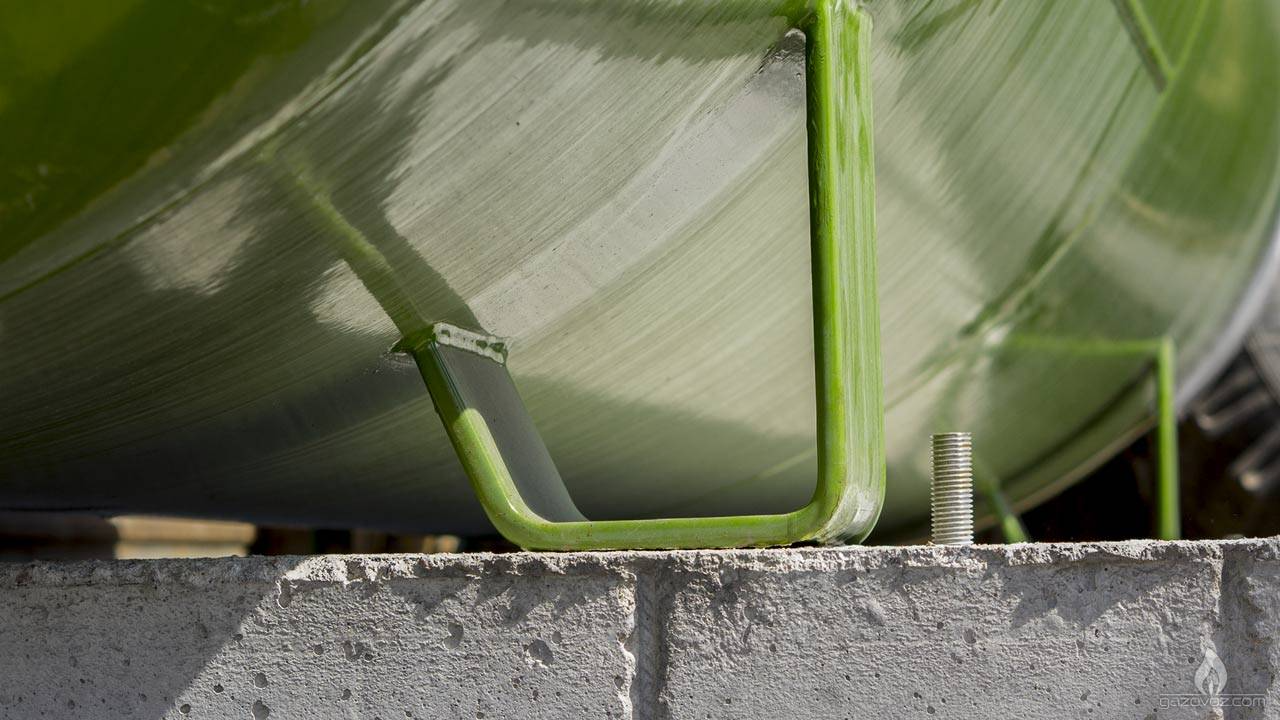

Крепление резервуара к железобетонному основанию производится с помощью анкеров из нержавеющей стали

Анодно-катодная защита

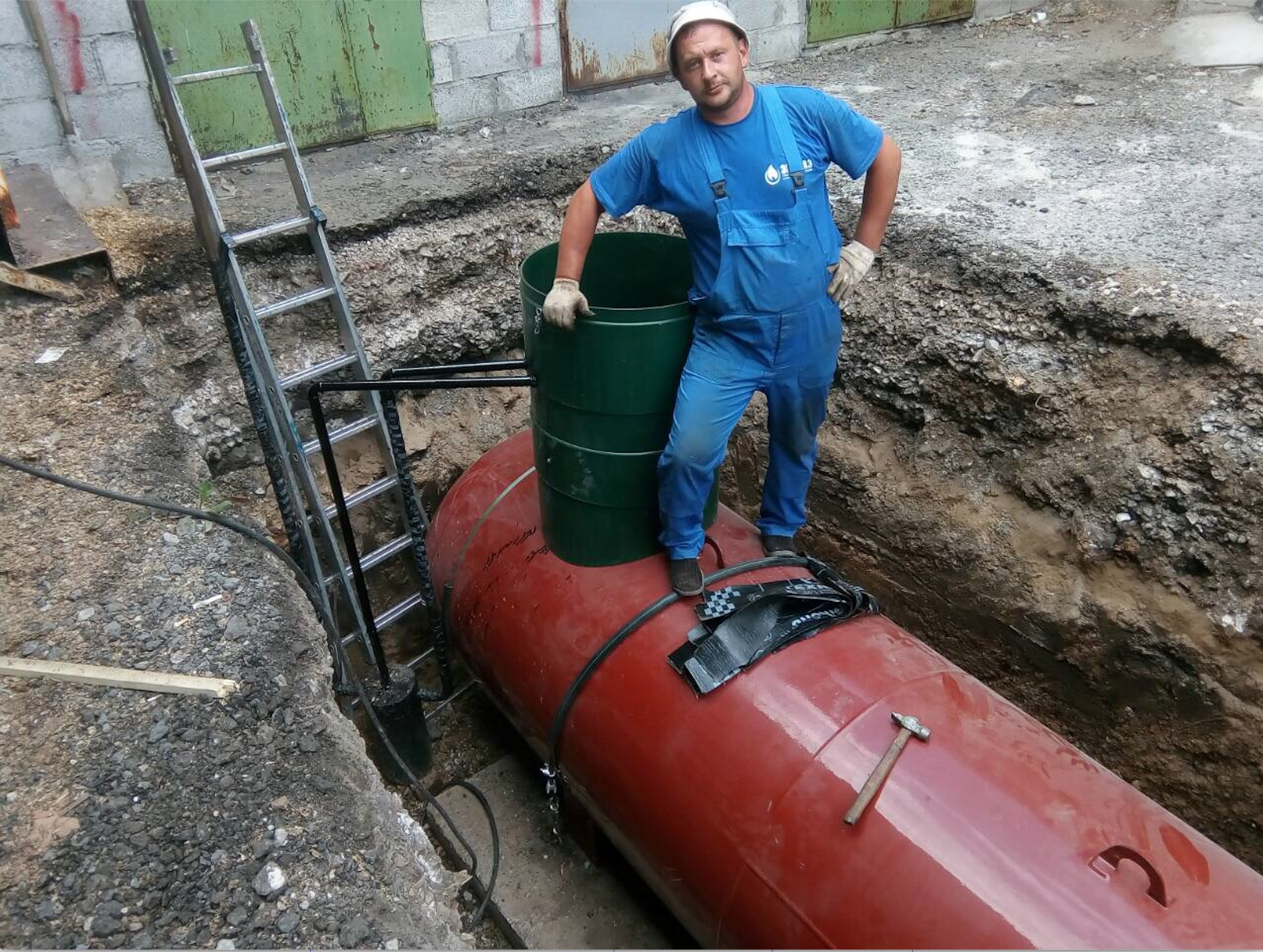

Система анодно-катодной защиты предназначена для электрохимической защиты газгольдера от подземной коррозии и представляет собой протекторы с активатором, устанавливаемые в котловане недалеко от резервуара. Протектор представляет собой анод из магниевого сплава, помещенный в хлопчатобумажный мешок с активатором, состоящим из смеси 25% эпсомита, 25% строительного гипса и 50% бентонитовой глины. К аноду подключается провод, который соединяется с газгольдером. Принцип электрохимической защиты при помощи протекторов основан на том, что за счет разности потенциалов протектора и металла резервуара в среде, представляющей собой электролит, происходит восстановление металла стенок сосуда и растворение тела протектора. При этом срок службы газгольдера значительно возрастает.

Подземный газопровод и конденсатосборник

Подземный газопровод низкого давления — трубопровод, расположенный под землей (ниже уровня промерзания) и предназначенный для транспортирования паров СУГ с давлением до 5 кПа (50 мбар) от газгольдера до ввода в дом. Подземный газопровод систем автономной газификации выполняется из труб из термосветостабилизированного полиэтилена низкого давления (ПНД) марки ПЭ 100 SDR 11 с большим запасом прочности.

Для обеспечения бесперебойной работы оборудования даже в самые сильные морозы, система автономной газификации загородного дома включает конденсатосборник. Конденсатосборник — это устройство для сбора и испарения жидкой фазы бутана, которая может образовываться на вертикальных участках подземного газопровода в зимний период и вызывать остановку подачи газа. Конденсатосборник представляет собой закрытую емкость с входным и выходным патрубками и отводной трубкой, которая выводится на поверхность земли внутри арматурного кожуха газгольдера.

Расход газа на отопление 1 м² площади загородного дома с учетом горячего водоснабжения в среднем составляет 25–30 литров газа в год, т. е. для отопления коттеджа площадью 200 м² при постоянном проживании требуется около 5000–6000 литров СУГ в год. Расход газа сильно зависит от качества теплоизоляции дома, режима проживания, наличия бассейна и т. д.

Цокольный ввод в дом с краном  «под приварку» и сильфонным компенсатором

Подземный газопровод заканчивается у газифицируемого дома цокольным вводом, представляющим собой расположенное внутри футляра неразъемное соединение стальной и полиэтиленовой трубы. Цокольный ввод в дом оснащается шаровым краном «под приварку» и сильфонным компенсатором, предотвращающим повреждение газопровода при усадке дома или пучении грунта.

Внутренний газопровод с системами безопасности

Сигнализатор загазованности, крепится на стене в 30 см от пола и включается в розетку без внешнего блока питания.

Клапаны  имеющие толстые стенки, что обусловливает высокую надежность и безопасность системы контроля загазованности

Внутри дома прокладывается внутренний газопровод — трубопровод для транспортирования и распределения газа в доме, включающий также шаровые краны, термозапорный клапан, сигнализатор загазованности с отсечным клапаном, манометр и, при необходимости, регуляторы-стабилизаторы давления и газовый счетчик. Внутренний газопровод прокладывается из стальных труб, сварные швы которых равнопрочны основному металлу трубы. Трубы прокладываются открыто и соединяются, как правило, сваркой, а резьбовые соединения предусматриваются только в местах установки запорной арматуры, газовых приборов и счётчиков. Разъемные соединения внутренних газопроводов остаются доступными для осмотра и ремонта.

Монтаж внутреннего газопровода от вводного газопровода до места установки газоиспользующего оборудования производится с разработкой разрешительной документации с учетом СНиП 42-01-2002 и индивидуальных особенностей вашего дома и котельной. Работы выполняют квалифицированные монтажники и сварщики, аттестованные в НАКС (Национальном агентстве контроля сварки).

В качестве гибкой газовой подводки для соединения внутренних газопроводов с потребителями (газовыми плитами, газовыми колонками и газовыми котлами) мы используем гибкие гофрированные трубы из нержавеющей стали и соединительные фитинги из латуни. При низких температурах гибкая подводка не меняет своих характеристик

Контроль загазованности

Для непрерывного контроля концентрации сжиженного углеводородного газа в воздухе помещения, в котором находится газоиспользующее оборудование, используется система автоматического контроля загазованности (САКЗ), состоящая из сигнализатора загазованности и запорного клапана.

Сигнализатор загазованности непрерывно контролирует состояние воздуха в газифицированном помещении, подает звуковую и визуальную сигнализацию о появлении в нём паров газа при утечке и активирует запорный клапан, расположенный на внутреннем газопроводе, при достижении концентрации паров СУГ менее 20% от нижнего предела взрываемости (НПВ). Мы устанавливаем итальянские сигнализаторы загазованности  и клапаны.

Защита при пожаре

С целью облегчения борьбы с огнем, снижения тяжести последствий пожара, предупреждения взрыва газа, снижения травматизма пожарных расчетов и жильцов на вводе газопровода в помещение устанавливается термозапорный клапан, автоматически прекращающий подачу газа к газоиспользующему оборудованию при возникновении пожара. Активация клапана производится при его нагреве до температуры 92–100°C.

Монтаж «под ключ» в минимальные сроки

Благодаря высокой квалификации инженерно-технического состава и монтажников, использованию профессионального инструмента и применению в процессе монтажа заранее изготовленных и испытанных монтажных сборок установка комплекса оборудования для автономной газификации частного дома «под ключ» производится в течение 1–3 дней.
